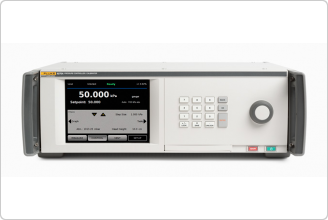

Fluke 6270A, контроллер/калибратор давления

Госреестр

Калибровка широкого спектра манометров и датчиков давления. Непревзойденный диапазон регулирования в одном калибраторе давления: установка до пяти измерительных модулей с погрешностью не более 0,01 % показаний от 30 % до 100 % диапазона измерений модуля.

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Контроллер/калибратор давления Fluke 6270A представляет собой высокотехнологичное устройство, предназначенное для точного контроля и калибровки пневматического давления до 20 МПа. Этот инструмент идеален для калибровки и тестирования разнообразных устройств измерения давления, включая датчики, манометры и реле давления. Fluke 6270A оснащён взаимозаменяемыми модулями измерения давления (PMM) и модулем контроля давления (PCM), что позволяет пользователю настроить прибор для конкретных нужд. Контроль за параметрами осуществляется через сенсорный экран с многоязычным интерфейсом, упрощая процесс настройки и мониторинга.

Fluke 6270A обладает рядом функций, которые делают его не только мощным, но и удобным в использовании инструментом. К примеру, возможность подключения к чистому сухому воздуху или азоту через порт SUPPLY и способность к работе с внешним вакуумным насосом через порт EXHAUST. Модульность устройства позволяет легко интегрировать различные типы модулей в зависимости от требуемого диапазона давлений, что исключительно полезно в многообразных условиях эксплуатации.

Дополнительно, прибор оборудован системой защиты от загрязнений (CPS), которая обеспечивает защиту внутренней системы прибора от загрязняющих веществ, что чрезвычайно важно для поддержания точности и надежности измерений. Встроенные функции безопасности и диагностики также способствуют уверенному и безопасному использованию прибора в различных операционных условиях.

Характеристики

Тип	Калибратор

Характеристики

Общие характеристики
Параметры электропитания	100–240 В перем. тока, 47–63 Гц
Предохранитель	T2A 250 В перем. тока
Макс. потребляемая мощность	100 Вт
Диапазон рабочих температур окружающей среды	От 15 до 35 °C
Температура хранения	От -20 до +70 °C
Относительная влажность	Эксплуатация: < 80 % до 30 °C, < 70 % до 40 °C, < 40 % до 50 °C
Относительная влажность	Хранение: 95 %, без конденсации. После длительного хранения при высокой температуре и влажности может потребоваться стабилизация после включения продолжительностью четверо суток.
Вибрации	MIL-T-28800
Высота над уровнем моря (эксплуатация)	< 2000 м
Защита от проникновения пыли и влаги	IEC 60529: IP 20
Класс безопасности	IEC 61010-1, категория установки, степень загрязнения 2
Масса (только шасси)	13 кг (28,5 фунта)
Габариты	Высота: 147 мм (5,78 дюйма)
	Ширина: 454 мм (17,79 дюйма)
	Глубина: 488 мм (19,2 дюйма)
Габариты набора для монтажа в стойку	3U — 19-дюймовая стойка
Время прогрева	Обычно 15 мин.
Характеристики регулировки
Точность регулировки (динамический режим)	Диапазон PM200-BG2.5K ± 0,005% диапазона Все прочие диапазоны ± 0,001% диапазона
Динамический диапазон регулировки1	10:1 (обычно)
Нижняя контрольная точка	1 кПа (0,15 фунта на кв. дюйм) абсолютное
Требования к подаче давления
Очищенный сухой N2 или воздух — технический сорт азота, 99,5 %+
Загрязненность частицами	? 1,25 мкм (50 микродюймов)
Максимальное содержание влаги	–50 °C точка росы
Максимальное содержание углеводородов	30 ppm
Требования к подаче вакуума (в случае эксплуатации при атмосферном давлении или давлении ниже атмосферного)
Пропускная способность более 50 литров в минуту с функцией автоматического стравливания давления
Необходима соответствующая защита, поскольку выхлопной газ рабочей системы измерения высокого давления проходит через систему подачи вакуума.
Интерфейс/связь
Основные интерфейсы дистанционного управления	IEEE 488.2, Ethernet, RS232, USB
Подключение системы	Поддерживает взаимное соединение двух или трех систем
Разъем проверки переключателя	Стандартный штекер 4 мм: Изолированный привод с номиналом 24 В пост. тока; максимум 30 В пост. тока относительно заземления на массу
Дополнительные приводы	4 внешних электромагнитных драйвера Привод 24 В пост. тока (макс. непрерывная мощность 6 Вт на канал)
1 Динамический диапазон регулировки определяется как отношение между предоставленным давлением подачи и соответствующим давлением подачи для диапазона. Например, установка 7 МПа (1000 ф./кв. д.) и диапазон 700 кПа (100 ф./кв. д.) с давлением подачи 7,7 МПа (1100 ф./кв. д.) дает точность регулировки 0,001% диапазона, поскольку 7 МПа в 10 раз больше, чем 700 кПа. Система с диапазоном 20 МПа (3000 ф./кв. д.) и 700 кПа (100 ф./кв. д.) с давлением подачи 22 МПа (3300 ф./кв. д.) будет иметь точность контроля диапазона 0,001% в диапазоне 20 МПа, но всего 0,003% в диапазоне 700 кПа. Точность контроля 0,001% в нижнем диапазоне может быть достигнута снижением подачи давления.

Модель	Диапазон в режиме измерения избыточного давления (единицы СИ)	Диапазон в режиме измерения абсолютного давления (единицы СИ)	Диапазон в режиме измерения избыточного давления (британские единицы измерения)	Диапазон в режиме измерения абсолютного давления (британские единицы измерения)	Относительная точность (% показаний)5	Пороговая точность (% диапазона)5	Точность в течение года1
Модель					Относительная точность (% показаний)5	Пороговая точность (% диапазона)5	Относительная неопределенность (% показаний2)	Пороговая неопределенность (% диапазона2)	Поправка в режиме измерения абсолютного давления (% от полной шкалы3)
PM600-BG15K	от –15 до 15 кПа	-	от –60 до 60 дюймов вод. ст.	-	0,008%	0,0024%	0,01%	0,003%	-
PM600-G100K	от 0 до 100 кПа	-	от 0 до 15 ф./кв. д.	-	0,008%	0,0024%	0,01%	0,003%	-
PM600-G200K	от 0 до 200 кПа	-	от 0 до 30 ф./кв. д.	-	0,008%	0,0024%	0,01%	0,003%	-
PM600-A100K	от -100 до 0 кПа	от 6 до 100 кПа	от -13,8 до 0 ф./кв. д.	от 0,9 до 15 ф./кв. д.4	0,008%	0,0024%	0,01%	0,003%	0,007%
PM600-A200K	от -90 до 100 кПа	от 10 до 200 кПа	от -13,2 до 15 ф./кв. д.	от 1,5 до 30 ф./кв. д.4	0,008%	0,0024%	0,01%	0,003%	0,007%
PM600-A350K	от -90 до 250 кПа	от 10 до 350 кПа	от -13,2 до 35 ф./кв. д.	от 1,5 до 50 ф./кв. д.	0,008%	0,0024%	0,01%	0,003%	0,007%
PM600-A700K	от -82 до 700 кПа	от 18 до 700 кПа	от -12,1 до 100 ф./кв. д.	от 2,6 до 100 ф./кв. д.	0,008%	0,0024%	0,01%	0,003%	0,007%
PM600-A1.4M	от -0,065 до 1,4 МПа	от 0,035 до 1,4 МПа	от -10 до 200 ф./кв. д.	от 5 до 200 ф./кв. д.	0,008%	0,0024%	0,01%	0,003%	0,007%
PM600-A2M	от -0,03 до 2 МПа	от 0,07 до 2 МПа	от -5 до 300 ф./кв. д.	от 10 до 300 ф./кв. д.	0,008%	0,0024%	0,01%	0,003%	0,007%
PM600-A3.5M	от -0,03 до 3,5 МПа	от 0,07 до 3,5 МПа	от -5 до 500 ф./кв. д.	от 10 до 500 ф./кв. д.	от 10 до 500 ф./кв. д.	0,0024%	0,01%	0,003%	0,007%
PM600-A7M	от 0 до 7 МПа	от атмосферного до 7 МПа	от 0 до 1000 ф./кв. д.	от атмосферного до 1000 ф./кв. д.	0,008%	0,0024%	0,01%	0,003%	0,007%
PM600-A10M	от 0 до 10 МПа	от атмосферного до 10 МПа	от 0 до 1500 ф./кв. д.	от атмосферного до 1500 ф./кв. д.	0,008%	0,0024%	0,01%	0,003%	0,007%
PM600-A14M	от 0 до 14 МПа	от атмосферного до 14 МПа	от 0 до 2000 ф./кв. д.	от атмосферного до 2000 ф./кв. д.	0,008%	0,0024%	0,01%	0,003%	0,007%
PM600-A20M	от 0 до 20 МПа	от атмосферного до 20 МПа	от 0 до 3000 ф./кв. д.	от атмосферного до 3000 ф./кв. д.	0,008%	0,0024%	0,01%	0,003%	0,007%
BRM600-BA100K	-	от 70 до 110 кПа	-	от 10 до 16 ф./кв. д.	0,008%	-	0,01%	-	-
1 Точность в течение года – это неопределенность измерений инструмента, учитывающая линейность, гистерезис, разрешение, эталонную неопределенность, годичную стабильность и влияние температуры от 15 до 35 °С. Неопределенности предоставляются с доверительной вероятностью 95 %, нормальное распределение, k=2.
2 Неопределенность в режиме измерения избыточного давления равна большему из значений относительной неопределенности и пороговой неопределенности. Для абсолютных диапазонов, используемых в режиме измерителя, существует дополнительная неопределенность ± 7 Па для динамической барометрической компенсации. В сочетании с другими неопределенностями это меняет порог неопределенности для PM600-A100K до 0,008 % размаха и для PM600-A200K до 0,004 % размаха.
3 Поправка в режиме измерения абсолютного давления – это дополнительная неопределенность, которую необходимо учитывать, если модуль не устанавливается на ноль автоматически (AutoZero). С дополнительной информацией можно ознакомиться в «Инструкции по определению неопределенности измерений давления контроллерами/калибраторами давления 6270A».
4 Модули PM600-A100K и PM600-A200K могут работать в диапазоне от нижнего предела откалиброванного интервала до наименьшего контролируемого давления в системе.
5 Точность включает в себя комбинированное влияние линейности, гистерезиса и повторяемости.

Модель	Точность (% полной шкалы)	диапазон (единицы СИ)	диапазон (британские единицы измерения)	Режим измерения	Точность в течение года (% полной шкалы)2,4
PM200-BG2.5K	0,055%	от -2,5 до 2,5 кПа	от -10 до 10 дюймов вод. ст.	изб.	0,20%
PM200-BG35K	0,015%	от -35 до 35 кПа	от -5 до 5 ф./кв. д.	изб.	0,05%
PM200-BG40K	0,015%	от -40 до 40 кПа	от -6 до 6 ф./кв. д.	изб.	0,05%
PM200-A100K	0,032%	от 2 до 100 кПа	от 0,3 до 15 ф./кв. д.	абс.	0,10%3
PM200-BG60K	0,015%	от -60 до 60 кПа	от -8,7 до 8,7 ф./кв. д.	изб.	0,05%
PM200-BG100K	0,011%	от -100 до 100 кПа	от -15 до 15 ф./кв. д.	изб.	0,02%
PM200-A200K	0,032%	от 2 до 200 кПа	от 0,3 до 30 ф./кв. д.	абс.	0,10%3
PM200-BG200K	0,011%	от -100 до 200 кПа	от -15 до 30 ф./кв. д.	изб.	0,02%
PM200-BG250K	0,011%	от -100 до 250 кПа	от -15 до 36 ф./кв. д.	изб.	0,02%
PM200-G400K	0,011%	от 0 до 400 кПа	от 0 до 60 ф./кв. д.	изб.	0,02%
PM200-G700K	0,011%	от 0 до 700 кПа	от 0 до 100 ф./кв. д.	изб.	0,02%
PM200-G1M	0,011%	от 0 до 1 МПа	от 0 до 150 ф./кв. д.	изб.	0,02%
PM200-G1.4M	0,011%	от 0 до 1,4 МПа	от 0 до 200 ф./кв. д.	изб.	0,02%
PM200-G2M	0,011%	от 0 до 2 МПа	от 0 до 300 ф./кв. д.	изб.	0,02%
PM200-G2.5M	0,011%	от 0 до 2,5 МПа	от 0 до 360 ф./кв. д.	изб.	0,02%
