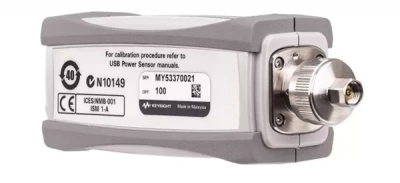

Термопарный измеритель мощности с шиной USB, Keysight U8487A с опцией 100

Госреестр

Благодаря расширенному диапазону частот до 50 ГГц или 67 ГГц, измерители серии U8480 позволяют быстро и точно выполнять измерения ВЧ мощности при решении широкого круга прикладных задач — от калибровки анализаторов цепей PNA и генераторов сигналов MXG до испытаний в процессе серийного производства.

Подробнее

1 677 900 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Измерительные преобразователи мощности серии Keysight U848xA, включающие модели U8481A, U8485A, U8487A, U8488A и U8489A, представляют собой высокоточные датчики, предназначенные для измерения СВЧ-мощности в широком частотном диапазоне. Эти устройства созданы для работы с современными системами измерений и калибровки, где требуется точность, повторяемость и удобство в эксплуатации. Каждая модель отличается своими частотными и конструктивными характеристиками, но в основе всех лежит один принцип — прецизионное измерение мощности в диапазонах от мегагерц до сотен гигагерц.

Модель U8481A охватывает частотный диапазон от 10 МГц до 18 ГГц и подходит для большинства типичных применений в области радиочастотных измерений. U8485A расширяет этот диапазон до 33 ГГц, а U8487A позволяет выполнять измерения до 50 ГГц, включая высокочастотные приложения в аэрокосмической и телекоммуникационной отраслях. U8488A идёт дальше, охватывая диапазон до 67 ГГц, а U8489A — это флагманская модель, способная работать на частотах вплоть до 120 ГГц, обеспечивая точность в терагерцевом диапазоне, что критично для самых передовых измерительных задач.

Каждое устройство оснащено ВЧ-разъёмом типа «папа» соответствующего стандарта, а в комплект поставки включены необходимые калибровочные переходы и программное обеспечение Keysight BenchVue. Благодаря поддержке USB, LAN и GPIB-интерфейсов, преобразователи легко интегрируются в автоматизированные стенды и лабораторные измерительные комплексы. Работа с ними предполагает проведение первичной и периодической поверки, в ходе которой проверяется коэффициент стоячей волны на входе (КСВН), оценка составляющих погрешности и проверка электромеханических параметров соединителей.

Одним из важных преимуществ серии является применение Г-коррекции при расчётах, что существенно снижает неопределённость результатов. Также используется четырёхпроводная схема подключения для измерения сопротивлений и поддерживается широкий выбор частотных и мощностных точек, что позволяет точно отслеживать изменения характеристик в процессе эксплуатации. Каждая модель протестирована в соответствии с утверждённой методикой поверки, а её соответствие нормам подтверждается сертификацией и допусками на работу в условиях лабораторий высшей категории точности.

Характеристики

Минимальная частота	10 МГц
Максимальная частота	50 ГГц
Тип	Измеритель мощности

Характеристики

Параметр	Значение
Диапазон частот	от 10 МГц до 50 ГГц
Высочайшая для термопарного преобразователя скорость измерений	более 900 отсчетов в секунду
Лучшая в своем классе линейность	не хуже 0,8%
Широкий динамический диапазон	от –35 дБм до +20 дБм
Функции	Поставляется с лицензией на программное обеспечение BenchVue PM App, BV0007B Вычисления погрешности измерений в режиме реального времени Измерения S-параметров и гамма-коррекции
