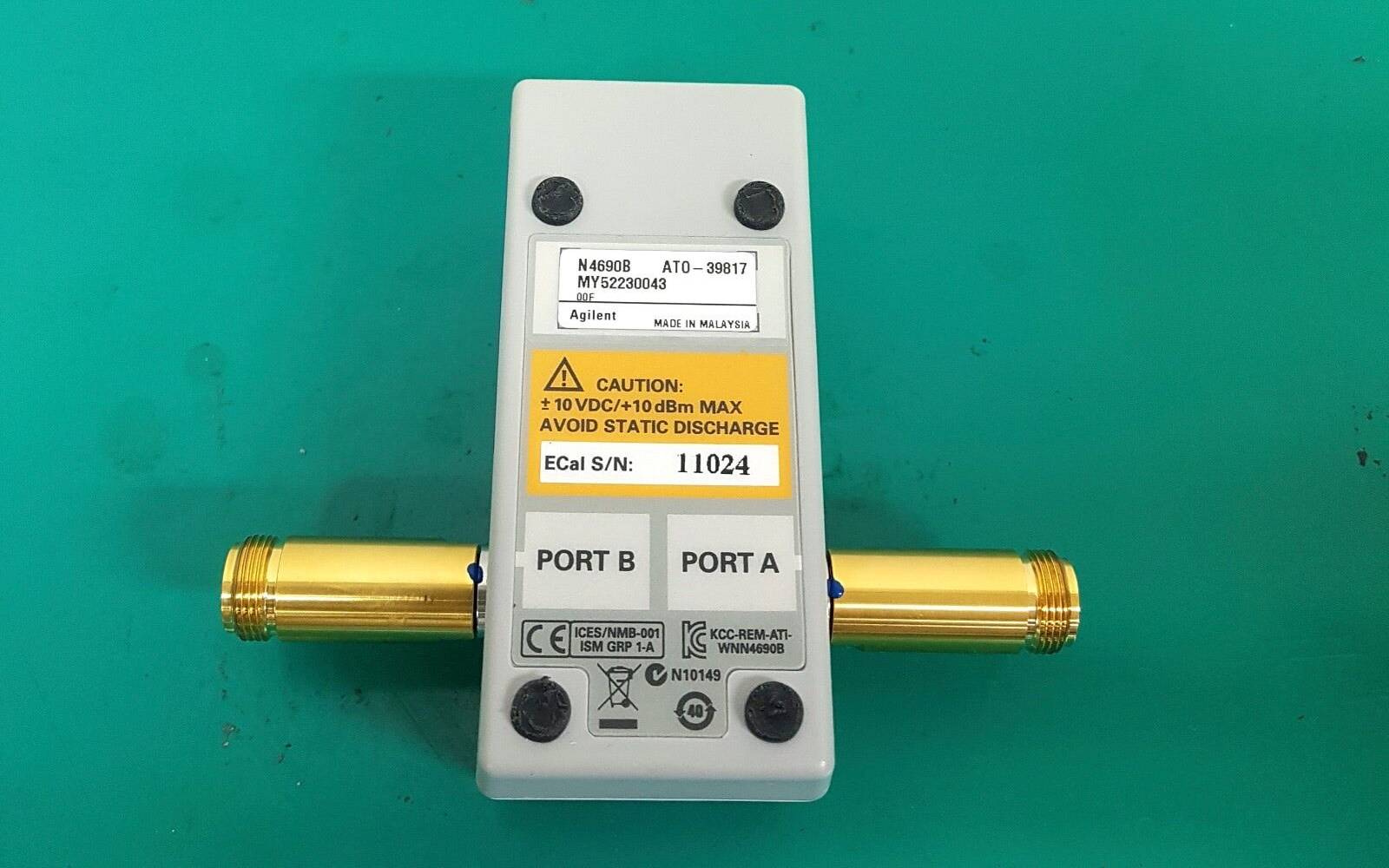

СВЧ модуль электронной калибровки Keysight N4690B

Спец.цена

Артикул: x-09981

Подробнее

1 394 179 руб./шт

2 681 115 руб.

-48%

Экономия 1 286 936 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

СВЧ модуль электронной калибровки Keysight N4690B представляет собой двухпортовое устройство, предназначенное для автоматизированной высокоточной калибровки векторных анализаторов цепей в диапазоне частот от 300 кГц до 18 ГГц. Этот модуль основан на технологии электронной калибровки (ECal), которая заменяет традиционную процедуру ручной установки механических эталонов. Все необходимые калибровочные стандарты запрограммированы внутри устройства, что позволяет проводить полную процедуру с минимальным участием оператора и снижением вероятности ошибки.

Устройство предназначено для работы с коаксиальными разъёмами типа N (50 Ом) и доступно в нескольких конфигурациях портов. Пользователь может выбрать вариант с одним разъёмом мама и одним разъёмом папа, с двумя разъёмами папа или двумя разъёмами мама. Такая гибкость конфигурации делает модуль универсальным инструментом, легко встраиваемым в существующие измерительные стенды и трассы, включая случаи с разными типами соединений без необходимости в дополнительных переходниках.

Подключение модуля осуществляется через интерфейс USB, что позволяет векторному анализатору автоматически распознавать устройство и проводить калибровку с использованием внутренних эталонных данных. Это исключает необходимость ручного выбора стандартов и ускоряет весь процесс подготовки к измерениям. Поддержка встроена в большинство моделей анализаторов серии Keysight PNA и ENA, что делает N4690B универсальным решением для лабораторий и производственных линий.

Для дополнительного удобства доступны версии модуля с комплектом адаптеров, включающих переходники разъём мама-мама и папа-папа. Это расширяет возможности использования модуля в схемах с различными типами портов и упрощает подключение без потери точности. Также модуль может поставляться с опцией официальной поверки (UK6), включающей сертификат с трассируемыми результатами измерений, соответствующими международным стандартам, таким как ISO 17025 и ANSI Z540.

Корпус устройства выполнен из прочного материала, обеспечивающего защиту от механических воздействий, а контактные поверхности разъёмов рассчитаны на многократные подключения без ухудшения характеристик. Модуль обладает высокой устойчивостью к электростатическим разрядам и не требует калибровки пользователем, а при необходимости может быть повторно сертифицирован в авторизованных лабораториях Keysight.

Характеристики

Минимальная частота	300 кГц
Максимальная частота	18 ГГц
Тип	Опция
Мин. частота	300 кГц
Макс. частота	18 ГГц

Характеристики

Диапазон частот: от 300 кГц до 18 ГГц
Интерфейс USB для непосредственного управления с помощью анализаторов цепей серий PNA и ENA
Интерфейс 85097B для управления модулями при использовании других анализаторов цепей
Быстрая калибровка
Полная двухпортовая калибровка с одним подключением
Пониженный износ соединителей
Точность калибровки, прослеживаемая до эталонов NIST
Надежный твердотельный коммутатор
