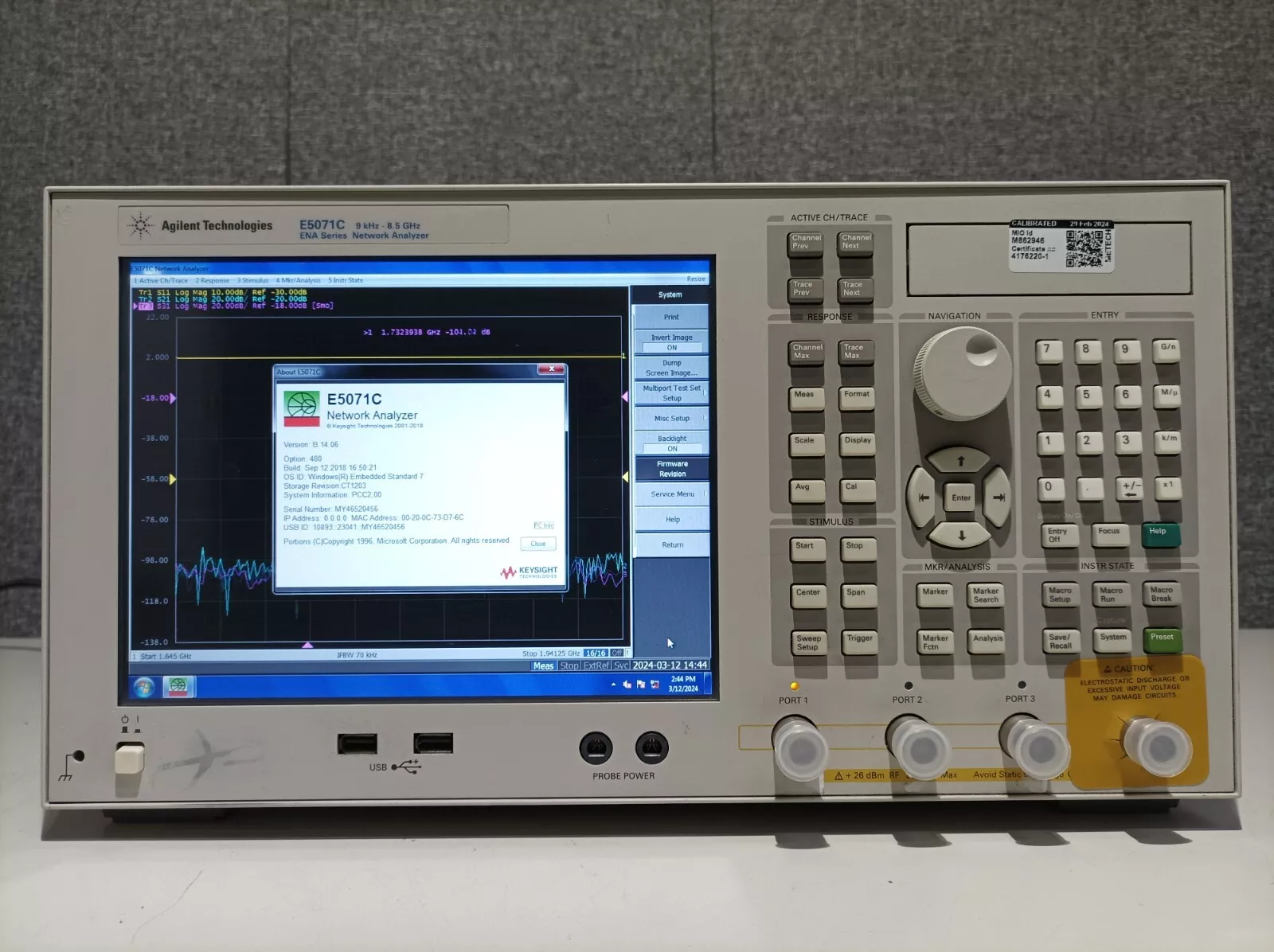

Анализатор цепей Agilent E5071C-285

Анализатор цепей Agilent E5071C-285 — это универсальное устройство, которое позволяет проводить измерения в широком диапазоне частот от 9 кГц до 4,5/6,5/8,5/14/20 ГГц. Благодаря гибкой многопортовой конфигурации (до 22 портов с E5092A) прибор может использоваться в различных областях, требующих высокой точности измерений.

Подробнее

2 673 544 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Анализатор цепей Agilent E5071C представляет собой передовое устройство для ВЧ-анализа, разработанное для удовлетворения самых жёстких требований в области тестирования и измерений. Этот инструмент идеально подходит для применения в самых разных сферах — от производства и научных исследований до испытаний в полевых условиях благодаря своей портативности и многофункциональности.

Agilent E5071C выделяется своим широким частотным диапазоном от 9 кГц до 8,5 ГГц, который позволяет исследовать компоненты на различных частотах. Особенностью анализатора является высокий динамический диапазон более 123 дБ и сверхнизкий уровень шума, что обеспечивает точность измерений даже при очень слабых сигналах.

Инновационные технологии, внедрённые в E5071C, такие как возможность проводить многопортовые измерения с использованием до 16 портов, расширяют функциональные возможности прибора, позволяя осуществлять комплексный анализ многокомпонентных систем. Интеграция с операционной системой Windows XP упрощает управление анализатором и обработку данных, делая интерфейс интуитивно понятным для пользователя.

Ключевым преимуществом Agilent E5071C является его способность к быстрому измерению: время одного измерения может составлять всего 39 мс при полной двухпортовой калибровке. Это значительно сокращает время тестирования и повышает производительность тестовых процедур. Также прибор оснащён функциями анализа во временной области, что расширяет его возможности по изучению нестационарных сигналов и временных характеристик устройств.

Доступные опции:

Опция E5071C-240: 2-портовый измерительный блок от 9 кГц до 4,5 ГГц, без тройников смещения.
Опция E5071C-245: 2-портовый измерительный блок от 100 кГц до 4,5 ГГц, с тройниками смещения.
Опция E5071C-440: 4-портовый измерительный блок от 9 кГц до 4,5 ГГц, без тройников смещения.
Опция E5071C-445: 4-портовый измерительный блок от 100 кГц до 4,5 ГГц, с тройниками смещения.
Опция E5071C-280: 2-портовый измерительный блок от 9 кГц до 8,5 ГГц, без тройников смещения.
Опция E5071C-285: 2-портовый измерительный блок от 100 кГц до 8,5 ГГц, с тройниками смещения.
Опция E5071C-480: 4-портовый измерительный блок от 9 кГц до 8,5 ГГц, без тройников смещения.
Опция E5071C-485: 4-портовый измерительный блок от 100 кГц до 8,5 ГГц, с тройниками смещения.
Опция E5071C-008: Режим смещения частоты.
Опция E5071C-010: Анализ во временной области.
Опция E5071C-790: Программа оперативной помощи установки параметров измерения.
Опция E5071C-1E5: Высокостабильный источник опорной частоты.
Опция E5091A-009: 9-портовый измерительный блок.
Опция E5091A-016: 13/16-портовый конфигурируемый измерительный блок.

Характеристики

Тип	Анализатор цепей
Мин. частота	100 кГц
Макс. частота	8,5 ГГц

Характеристики

Тип	Лабораторный (настольный)
Диапазон частот	100 кГц … 8,5 ГГц
Количество встроенных портов	2
Динамический диапазон	123 дБ
Выходная мощность	+10 дБм
Особенности	Высокая скорость измерений, 8 мс при полной двухпортовой калибровке, 401 точка. Измерение дифференциальных и обычных характеристик при использовании S-параметров смешанного режима. Опция внешних 16-портовых измерительных блоков. Измерение со смещением частоты, анализ во временной области, для увеличения точности определения характеристик.
Интерфейс	USB, GPIB, LAN
