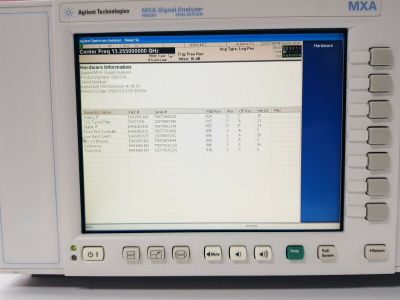

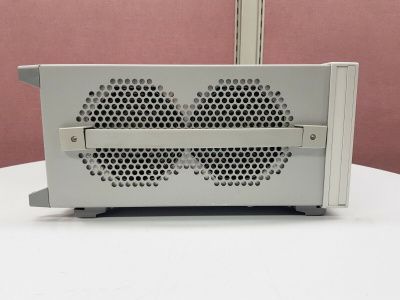

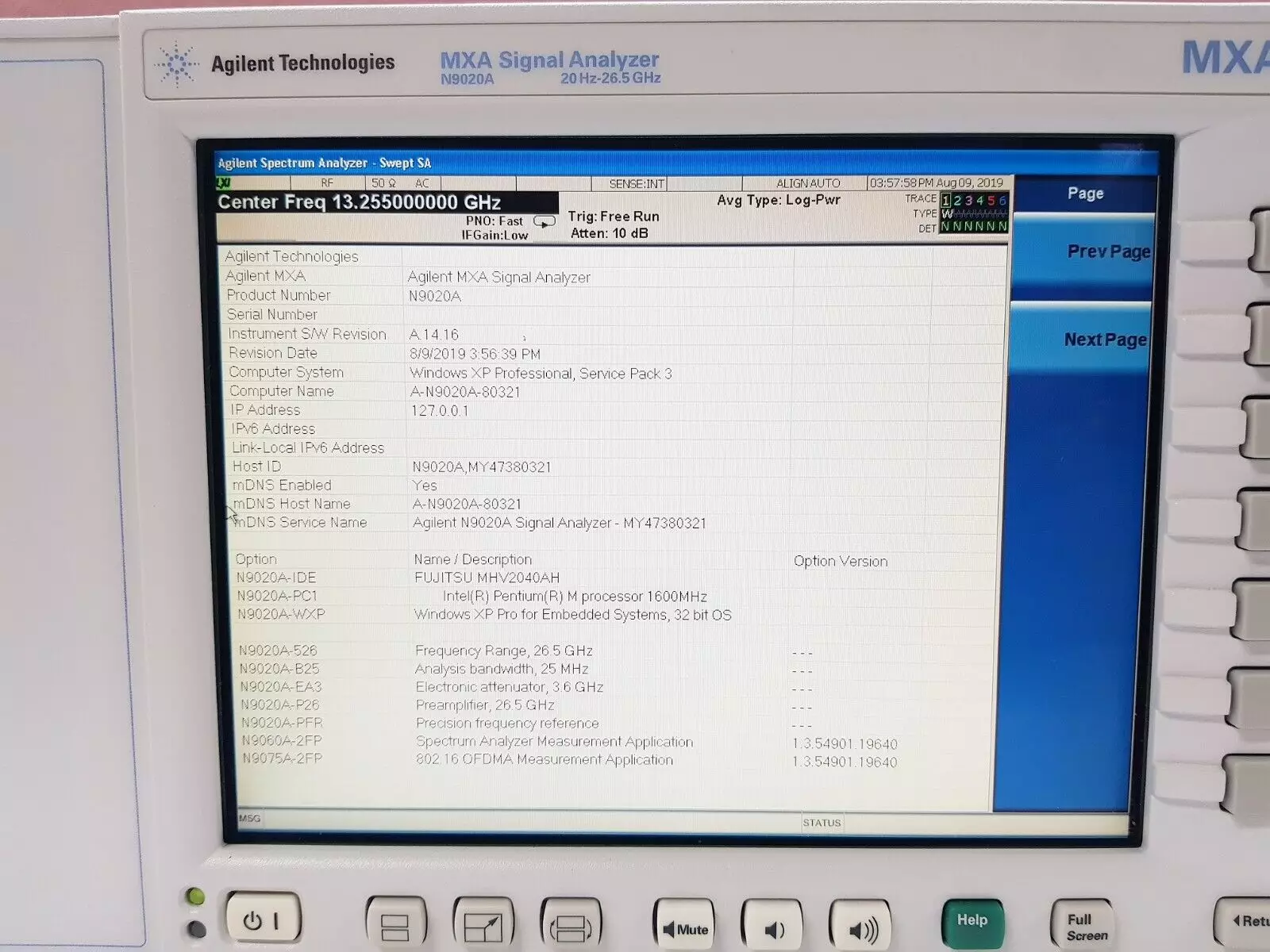

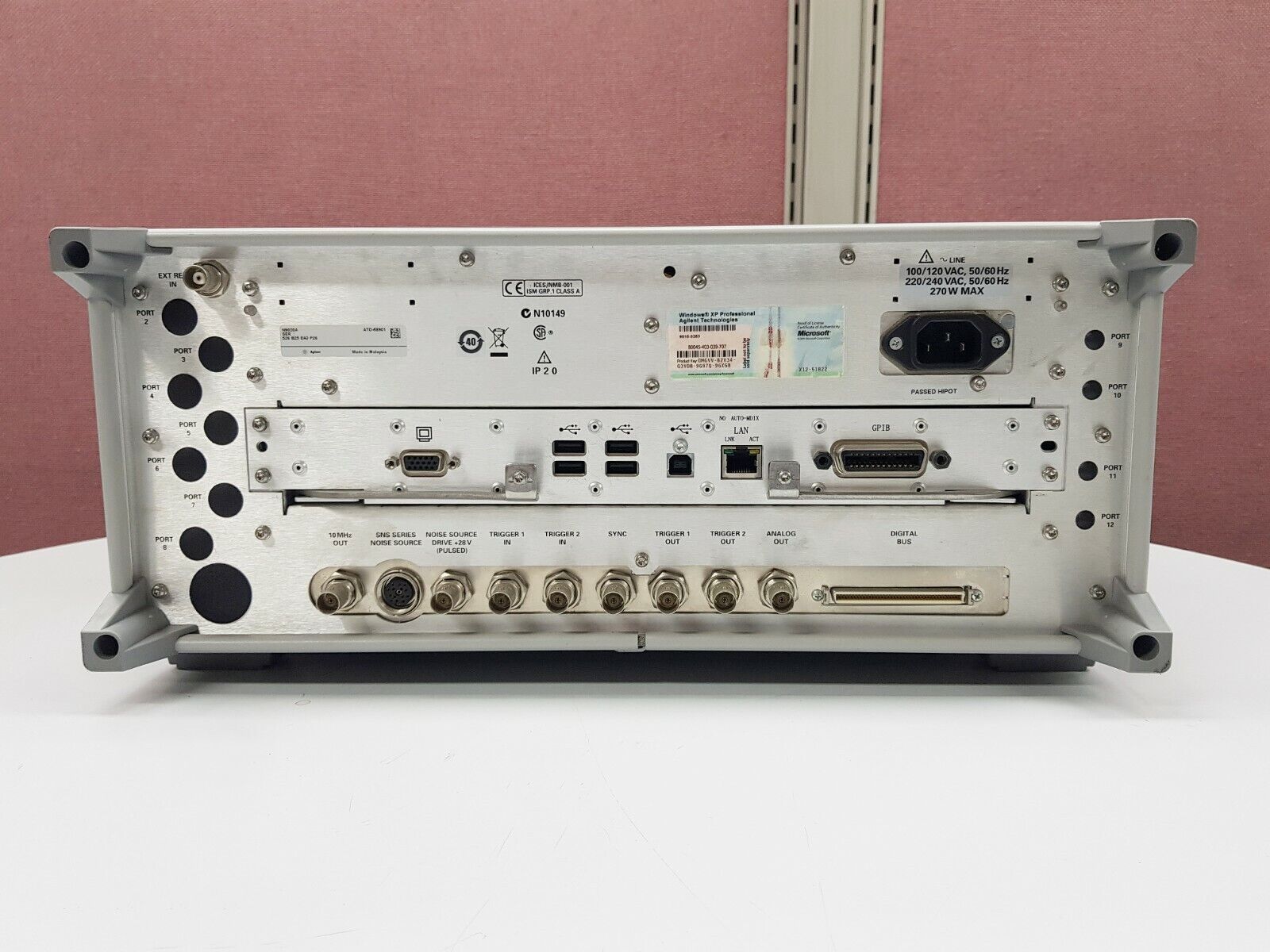

Анализатор сигналов Agilent N9020A
Анализатор сигналов Agilent N9020A представляет собой высокопроизводительный прибор, предназначенный для комплексного анализа радиочастотных и микроволновых сигналов. Он обеспечивает широкий частотный диапазон, высокую чувствительность и исключительный динамический диапазон, что позволяет с высокой точностью измерять даже слабые сигналы на фоне мощных помех. Прецизионный цифровой процессор прибора позволяет осуществлять измерения с разрешением до 1 Гц, а низкий уровень фазового шума гарантирует корректное воспроизведение временных характеристик анализируемых сигналов.
Конструкция N9020A ориентирована на универсальность и простоту использования. Прибор интегрируется с современным программным обеспечением Keysight, что обеспечивает интуитивно понятный графический интерфейс, автоматизированные процедуры настройки и возможность дистанционного управления через стандартные интерфейсы, такие как GPIB и Ethernet. Это позволяет значительно сократить время подготовки к измерениям и оптимизировать процессы отладки в лабораторных и производственных условиях.
Agilent N9020A обладает высокой гибкостью в выполнении различных типов измерений, включая анализ мощности сигнала, спектральный анализ, измерение параметров модуляции и анализ временных характеристик. Его высокая скорость работы и возможность быстрой цифровой обработки данных позволяют проводить измерения в реальном времени, что критически важно для тестирования сложных радиочастотных систем в таких областях, как телекоммуникации, военные технологии и аэрокосмическая промышленность.
Благодаря прочной конструкции, соответствующей строгим военным стандартам, прибор устойчив к неблагоприятным условиям окружающей среды и внешним помехам. Это делает Agilent N9020A надежным решением для работы в сложных условиях эксплуатации, обеспечивая стабильность и повторяемость результатов измерений.
Характеристики
|
Тип
|
Анализатор сигналов |
| Гарантированные частотные и временные характеристики | ||
| Диапазон частот | ||
| Опция 503 |
От 20 Гц до 3,6 ГГц (связь по пост. току) От 10 МГц до 3,6 ГГц (связь по перем. току) |
|
| Опция 508 |
От 20 Гц до 8,4 ГГц (связь по пост. току) От 10 МГц до 8,4 ГГц (связь по перем. току) |
|
| Опция 513 |
От 20 Гц до 13,6 ГГц (связь по пост. току) От 10 МГц до 13,6 ГГц (связь по перем. току) |
|
| Опция 526 |
От 20 Гц до 26,5 ГГц (связь по пост. току) От 10 МГц до 26,5 ГГц (связь по перем. току) |
|
| Опорная частота | ||
| Погрешность | ±[Время от последней настройки х скорость старения + температ. нестабильность + погрешность калибровки] | |
| Скорость старения | ±1 х 10-6 за год (стандартный ОГ) | |
| Погрешность отсчёта частоты (начальной, конечной, центральной, маркера) | ±(Частота маркера х погр. опорной частоты + 0,25% х полоса обзора + + 5% х полоса пропускания + 2 Гц + 0,5 х разрешение по горизонтали*) | |
| Счётчик частоты маркера | ||
| Погрешность | ±(Частота маркера х погрешность опорной частоты + 0,100 Гц) | |
| Погрешность счётчика дельта-маркера | ±(Частота дельта маркера х погр. опорной частоты + 0,141 Гц) | |
| Разрешение счётчика | 0,001 Гц | |
| Полоса обзора (БПФ и режим со свипированием) | ||
| Диапазон | 0 Гц (нулевой обзор); от 10 Гц до макс. частоты анализатора | |
| Разрешение | 2 Гц | |
| Погрешность |
Свип. ±(0,25 % х полоса обзора + разрешение по горизонтали) БПФ ±(0,10 % х полоса обзора + разрешение по горизонтали) |
|
| Время развёртки и запуск | ||
| Пределы |
Полоса обзора = 0 Гц От 1 мкс до 6000 с Полоса обзора ≥ 10 Гц От 1 мс до 4000 с |
|
| Погрешность |
Полоса обзора ≥ 10 Гц: свип. ±0,01 % (ном.) БПФ ±40 % (ном.) Полоса обзора = 0 Гц: ±0,01 % (ном.) |
|
| Запуск | Автоматический, от сети, от видео тракта, внешний 1, внешний 2, по ВЧ пакету, от периодического таймера | |
| Число точек развёртки (графика) | ||
| Все полосы обзора | От 1 до 20001 | |
| Временное стробирование | ||
| Метод стробирования | Стробирование местного гетеродина, стробирование видео тракта, стробир. БПФ | |
| Длит. стробирования (кроме стробир. БПФ) | От 100 нс до 5 с | |
| Задержка стробирования | От 0 до 100 с | |
| Джиттер задержки стробир. | 33,3 нс (размах) (ном.) | |
| Полоса пропускания (RBW) | ||
| Полоса (на уровне минус 3,01 дБ) | От 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц | |
| Погрешность полосы пропускания (по мощности) |
От 1 Гц до 750 кГц ±1,0 % (±0,044 дБ) От 820 кГц до 1,2 МГц (при центр. частоте < 3,6 ГГц) ±2,0 % (±0,088 дБ) От 1,3 до 2,0 МГц (при центр. частоте < 3,6 ГГц) ±0,07 дБ (ном.) От 2,2 до 3,0 МГц (при центр. частоте < 3,6 ГГц) ±0,15 дБ (ном.) От 4 до 8 МГц (при центр. частоте < 3,6 ГГц) ±0,25 дБ (ном.) |
|
| Полоса анализа | ||
| Макс. полоса |
Опция B25: 25 МГц Станд. комплектация: 10 МГц |
|
| Полоса видео фильтра (VBW) | ||
| Пределы установки | От 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц и широкий открытый канал (помеченный как 50 МГц) | |
| Погрешность | ±6 % (ном.) | |
| Скорость измерений | ||
| Измерение в режиме местного управления и скорость обновления изображения на экране |
Число точек развёртки = 1001 11мс (90/с), ном. |
|
| Измерение в режиме дистанц. управления и скорость передачи данных по локальной сети (LAN) |
Число точек развёртки = 1001 4мс (250/с), ном. |
|
| Поиск максимума с использованием маркера | 5 мс, ном. | |
| Погрешность и пределы измерения уровня | ||
| Диапазон уровней | ||
| Пределы измерения | От среднего уровня собственного шума до макс. безопасного уровня на входе | |
| Пределы ослабления входного аттенюатора (от 20 Гц до 26,5 ГГц) | От 0 до 70 дБ с шагом 2 дБ | |
| Максимальный безопасный уровень на входе | ||
| Суммарная средняя мощность | +30 дБм (1 Вт) | |
| Предусилители (опции P03, P08, P13,P26) | +25 дБм (0,3 Вт) | |
| Пиковая мощность в импульсе | при длит. имп. < 10 мкс и коэфф. заполнения < 1%; +50 дБм (100 Вт) при входном ослаблении ≥ 30 дБ | |
| Напряжение пост. тока |
Связь по пост. току: ±0,2 В Связь по перем. току: ±70 В |
|
| Пределы шкалы экрана | ||
| Логарифмическая шкала |
От 0,1 до 1 дБ/дел с шагом 0,1 дБ От 1 до 20 дБ/дел с шагом 1 дБ (10 делений сетки) |
|
| Линейная шкала | 10 делений масштабной сетки | |
| Единицы шкалы | дБм (dBm), дБмВ (dBmV), дБмкВ (dBμV), дБмА (dBmA), дБмкА (dBμA), В (V), Вт (W), А | |
| Гарантированные характеристики динамического диапазона | ||
| Уровень компрессии усиления на 1 дБ (два тона) | ||
| Полоса частот | Суммарная мощность на вх. смесителе | Уровень компрессии |
| От 20 до 500 МГц | 0 дБм | +3 дБм (тип.) |
| Св. 500 МГц до 3,6 ГГц | +3 дБм | +7 дБм (тип.) |
| Св. 3,6 до 26,5 ГГц | 0 дБм | +4 дБм (тип.) |
| Гарантированные характеристики набора измерений мощности | ||
| Мощность в канале | ||
| Погрешность измерения уровня для W-CDMA или IS-95 (темп. от 20 до 30 °С, входное ослабление 10 дБ) | ±0,80 дБ (± 0,30 дБ с достоверностью 95%) | |
| Занимаемая полоса частот (OBW) | ||
| Погрешность частоты | ±(Полоса обзора/1000), ном. | |
| Статистика распределения мощности ' интегральная функция распределения CCDF | ||
| Разр. способность гистограммы | 0,01 дБ | |
| Общие характеристики | ||
| Интервал температур |
Рабочие условия От 5 до 50 °С Предельные условия (хранение) От –40 до + 65 °С |
|
| Электромагнитная совместимость |
Соответствует European EMC Directive 89/336/EEC, скорректированной на основании 93/68/EEC IEC/EN 61326 CISPR, публ. 11, группа 1, класс A AS/NZS CISPR 11:2002 ICES/NMB-001 Электробезопасность Соответствует European Low Voltage Directive 73 / 23 / EEC, скорректированной на основании 93 / 68 / EEC IEC / EN 61010-1 Канада: CSA C22.2 № 61010-1 США: UL 61010-1 |
|
| Уровень звука |
Акустический шум LpA< 70 дБ |
|
| Воздействие окружающей среды | Образцы этих приборов прошли типовые испытания в соответствии с руководством по испытаниям на воздействие окружающей среды Agilent Environmental Test Manual и проверены на устойчивость и прочность при воздействии окружающей среды в процессе хранения, транспортирования и конечного использования; эти воздействия включают, но не ограничиваются только этим, температуру, влажность, механический удар и вибрацию, атмосферное давление и условия сети питания. Методы испытаний приведены в соответствие с IEC 60068-2 и имеют уровни подобные MIL-PRF-2800F, класс 3. | |
| Требования к электропитанию | ||
| Напряжение и частота сети питания (ном.) |
100/120 В, 50/60 Гц 220/240 В, 50/60 Гц |
|
| Потребляемая мощность |
Рабочий режим (On) менее 260 Вт Дежурный режим (Standly) менее 20 Вт |
|
| Хранение данных |
Внутренний накопитель 40 ГБайт (ном.) Внешний накопитель Поддержка внешних устройств памяти, совместимых с USB 2.0 |
|
| Масса (без опций) |
Без упаковки 16 кг (35 фунтов), ном. В упаковке 28 кг (62 фунта), ном. |
|
| Габаритные размеры |
Высота 177 мм (7,0 дюймов) Ширина 426 мм (16,8 дюйма) Глубина 368 мм (14,5 дюйма) |
|
